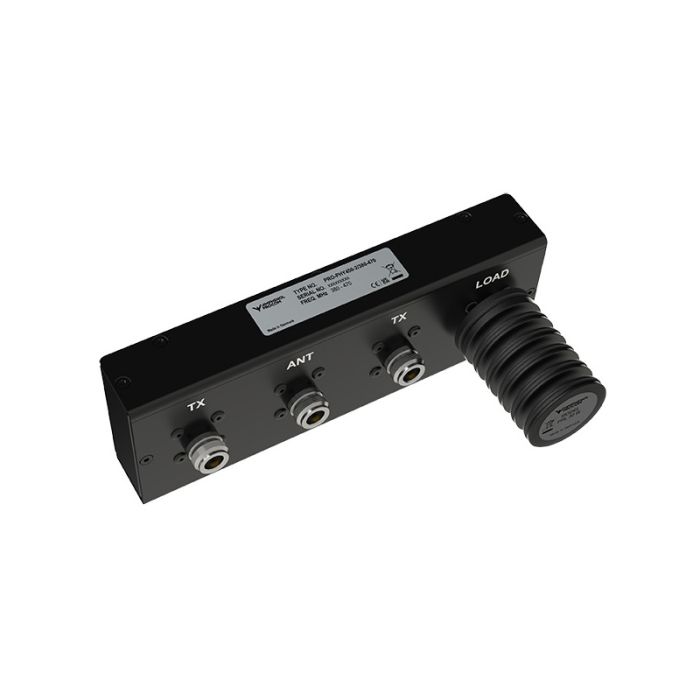

PRO-PHY450-2/380-470/30W - Raccordement N(f) - Combinateur hybride à 2 canaux

• Nouvelle conception améliorée du circuit imprimé pour les combineurs hybrides haute performance.
• Large bande, fonctionne sur toute la gamme de fréquences de 380 à 470 MHz, sans compromis sur l'isolation Tx-Tx.
• S'utilise pour regrouper deux émetteurs ou deux récepteurs sur une seule antenne.
• Peut également être utilisé pour regrouper deux antennes sur un seul émetteur ou récepteur.
• Par défaut, le combinateur hybride est livré avec une charge de 30 W.

L'isolation entre les connecteurs Tx dépend directement du ROS de terminaison au niveau du connecteur d'antenne. Avec un ROS de 1,5:1 au niveau du connecteur ANT., l'isolation entre les connecteurs Tx peut par exemple diminuer jusqu'à 20 dB dans la bande 380–470 MHz

Dans le cas d’un hybride à 2 canaux, la moitié de la puissance d’entrée totale est dérivée vers la prise ANT. L’autre moitié de la puissance d’entrée totale est répartie sur une seule charge. Avec une puissance d’entrée de 2 × 30 W, par exemple, 30 W sont fournis à la charge ; cela signifie que, dans ce cas, la charge doit pouvoir absorber au moins 30 W
